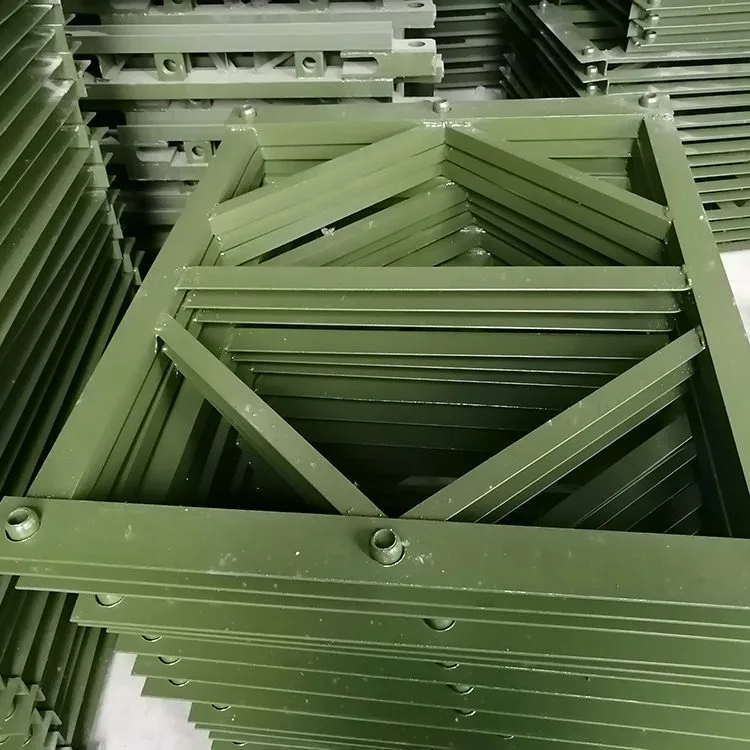

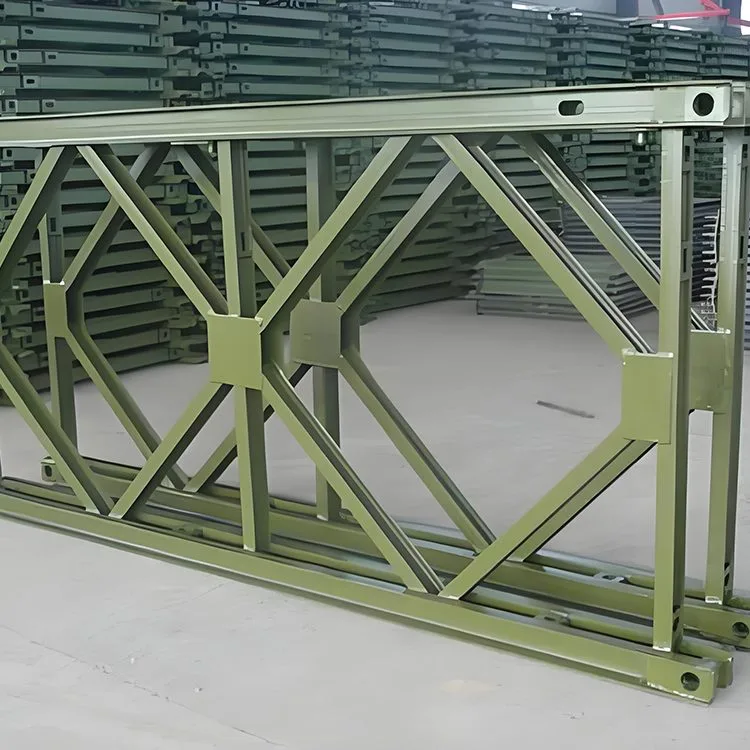

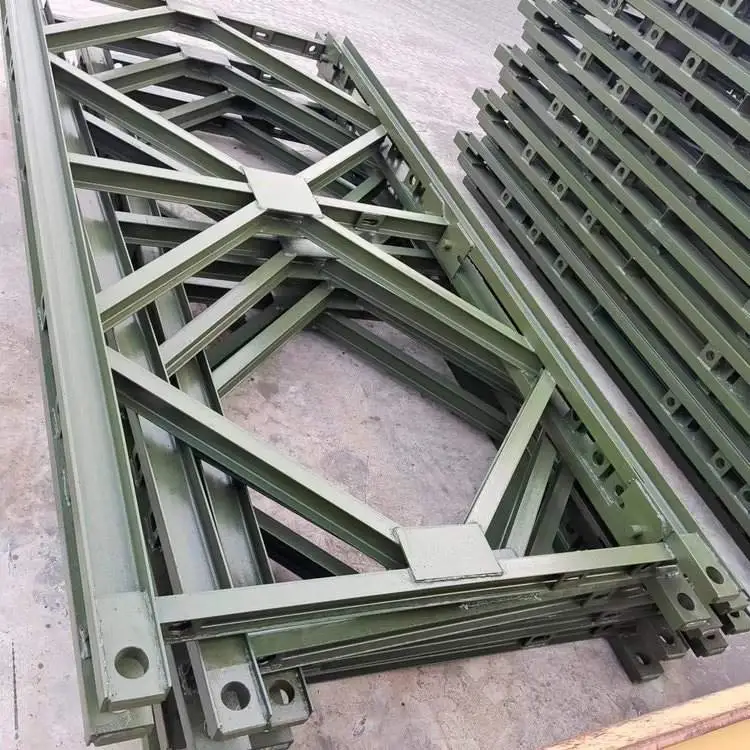

Bailey Polad Körpü Paneli

Bailey Steel Bridge Panel adətən yuxarı və aşağı akkordlar, şaquli komponentlər və diaqonal komponentlər ilə qaynaqlanır. Yuxarı və aşağı akkordların yuxarı hissəsində kişi və dişi birləşmələr var, adətən mötərizələri birləşdirmək üçün pin dəlikləri ilə təchiz edilmişdir. Hər bir akkord arxa-arxaya bağlanmış iki №10 kanallı poladdan ibarətdir. Aşağı akkordda adətən bir neçə polad plitə var, onların üzərində qaynaqlanmış dəyirmi deşiklər var. Bolt deşikləri yuxarı və aşağı akkordların içərisində yerləşir və möhkəmləndirici akkordları və ikiqat fermanı birləşdirmək üçün istifadə olunur. Üst akkordun içərisində dəstək çərçivəsini birləşdirmək üçün istifadə olunan dörd bolt dəliyi var. Ortadakı iki dəlik eyni en kəsiydə iki və ya daha çox sıra trussları birləşdirmək üçün, hər iki ucundakı iki dəlik isə kəsikləri birləşdirmək üçün istifadə olunur. Bailey körpü hissələrinin bir neçə cərgəsi şüa və ya sütun kimi istifadə edildikdə, yuxarı və aşağı hissələr arasındakı birləşmələri gücləndirmək üçün dəstək çərçivələri istifadə olunur. Tikinti prosesində Beyli Körpüsünün hər bir hissəsində boltların sıxlığı, komponentlərin korroziya vəziyyəti və sancaqların sıxlığı həftəlik yoxlanılmalı və lazım olduqda düzəlişlər edilməlidir.

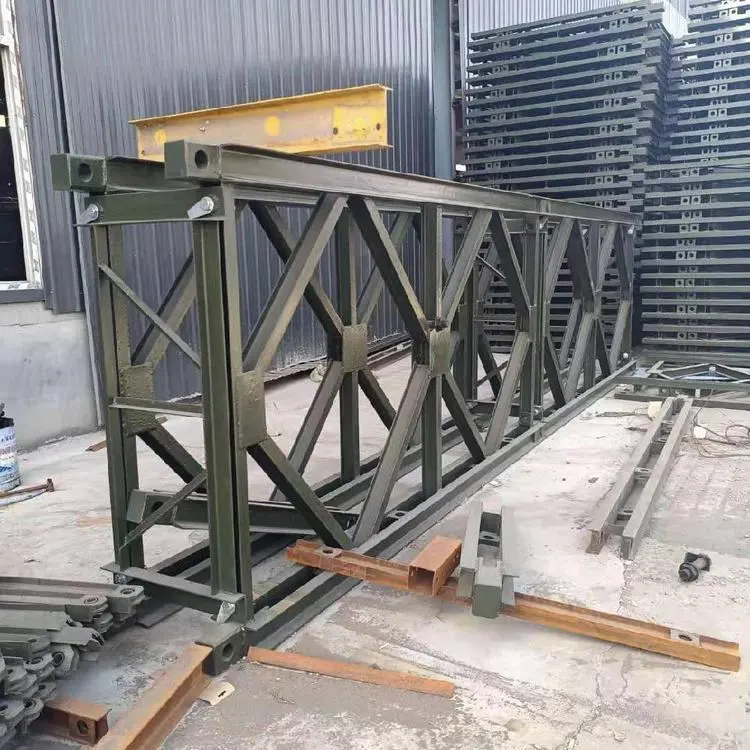

Bailey Polad Bridge Panelləri genişləndirildikdən və birləşdirildikdən sonra, onlar şüa və ya sütun şəklində üfüqi və ya şaquli şəkildə yerləşdirilə bilər. Müxtəlif montaj üsullarına görə, iki növ var: çərçivə sütunları və qüllə sütunları. Üç və ya dörd truss plitələri paralel yerləşdirildikdə və dəstək çərçivələri vasitəsilə birləşdirildikdə, formalaşan sütun bir çərçivə sütunudur. Dörd truss paneli bir-birinə 90 dərəcə yerləşdirildikdə və künc mötərizələri və dəstək çərçivələri vasitəsilə birləşdirildikdə, nəticədə meydana gələn sütun bir qüllə sütunudur.

Tətbiq Ssenariləri

Bailey Polad Körpü Paneli magistral Körpülər, portal kran qurğuları, bələdçi şüaları, körpü quraşdırma maşınları, asma platformalar və s. üçün istifadə edilə bilər. Bailey truss birləşmiş portal kranı portal çərçivəsi üçün prefabrik magistral polad körpü komponentləri ilə yığılır. Onun aralığı və sütun hündürlüyü müxtəlif iş sahələrinə uyğunlaşmaq üçün tənzimlənir. Magistral yollar, dəmir yolları, bələdiyyə işləri, binalar və su mühafizəsi kimi tikinti layihələrində, eləcə də körpü tikinti anbarlarında yığma komponentlərin qaldırılmasında və daşınmasında və körpü dayaqlarının yanında iri tirlərin daşınmasında geniş tətbiq olunur.
